Technische Parameter
|
Parameter |
Wert |
|
Nennspannung |
8,7/15 kV |
|
Nennstrom |
200A (Standard) / 630A |
|
Kurze-Stromfestigkeit |
20kA/4s |
|
Netzfrequenzfestigkeitsspannung |
42kV/5min |
|
Teilentladung |
Kleiner oder gleich 10 pC/15 kV |
|
Schutzstufe |
IP67 |
Sichere und zuverlässige Verbindung für PT-Schränke

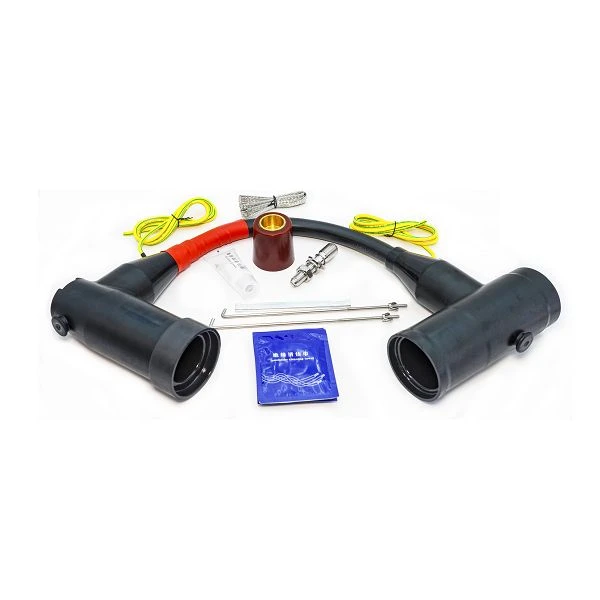

Der PT Flexible Connector ist eine vollständig isolierte, vollständig abgeschirmte und trennbare Verbindungskomponente für 8,7/15-kV-Spannungstransformatorschränke. Es verbindet die Sammelschiene mit dem Spannungswandler. Dies ersetzt herkömmliche Kupferschienenverbindungen. Es handelt sich um die Standardlösung für landesweit standardisierte Schaltanlagen.
Wir sind ChangZhou HY Power Electric Co., Ltd. Wir haben am 18. März 2024 mit der Produktion begonnen. Unsere Fabrik umfasst 1.400 Quadratmeter. Wir haben 28 feste Mitarbeiter. Unsere monatliche Kapazität beträgt über 500 Kabelzubehöreinheiten. Wir haben unser eigenes Forschungs- und Entwicklungsteam. Wir arbeiten mit den autorisierten Fabriken von Schneider Electric in China zusammen. Wir sind als Changzhou City Enterprise Technology Center anerkannt.
Vier Schlüsselfunktionen in einer Komponente
Der PT Flexible Connector erfüllt vier wichtige Aufgaben. Erstens entsteht eine stabile Leiterbahn zwischen der Sammelschiene und dem Spannungswandler. Zweitens wird eine EPDM-Gummiisolierung mit einer geerdeten Abschirmschicht verwendet. Die Außenfläche ist berührbar. Es besteht keine Schockgefahr. Drittens ermöglicht die Ellenbogen-Einsteckstruktur ein schnelles Trennen der Verbindung. Sie können den NS-Terminal austauschen, ohne ihn auszuschalten. Viertens optimiert der eingebaute Spannungskegel das elektrische Feld am Abschirmungsschnitt. Dadurch wird eine Teilentladung unterdrückt. Der PT Flexible Connector macht die Wartung des PT-Schranks sicherer und einfacher.
Technische Parameter und Schrankkompatibilität
Die Nennspannung beträgt 8,7/15 kV für 10-kV-Systeme. Der Nennstrom beträgt standardmäßig 200 A für PT-Schränke. Einige Modelle unterstützen 630A. Der Kurzzeitstrom beträgt 20 kA/4 s. Einige Modelle unterstützen 25 kA/4 s. Die Spannungsfestigkeit der Netzfrequenz beträgt 42 kV/5 min. Die Blitzstoßfestigkeit beträgt 75 kV. Die Teilentladung beträgt weniger als 10 pC bei 15 kV. Der PT Flexible Connector verfügt über die Schutzart IP67. Es ist vollständig gegen Staub und Feuchtigkeit abgedichtet. Es passt in die gasisolierten Schaltanlagen KYN28, XGN und SF6, PT-Schränke und Messschränke.
Qualität und Service
Wir kontrollieren die Qualität streng. Alle Zukaufteile durchlaufen eine Prüfung. Während der Produktion erfolgt bei jedem Schritt eine Selbstkontrolle-und Stichprobenkontrollen. Vor dem Versand wird jeder PT Flexible Connector einer vollständigen Prüfung unterzogen. Wir akzeptieren Inspektionen durch Dritte-. Wir gewähren eine -jährige Garantie. Standardprodukte benötigen 25 Werktage.
